鋼結構焊接球焊接中，由于焊接厚度、結構形狀和使用條件的不同，其焊接接頭形式也不同。焊接接頭形式主要有四種：1、對接接頭；2、搭接接頭；3、T形接頭； 4、角接接頭。

下面，凱旭鋼結構就跟大家說說這四種焊接球焊接接頭的形式。

1、對接接頭

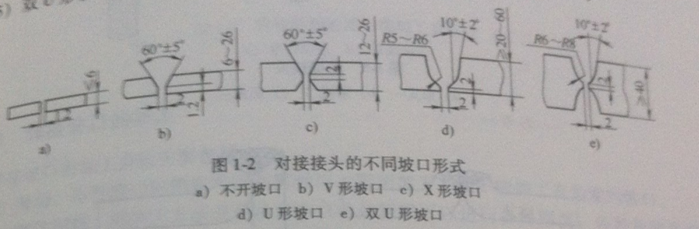

指對放在同一平面上的工件相對的兩端進行焊接所形成的焊接接頭，主要包括：（如下圖）

① 不開坡口的對接接頭

一般厚度小于6mm的鋼板對接焊時采用。

② V形坡口對接接頭

一般在厚度6-26mm的鋼板對接焊時采用。

③ X形坡口對接接頭

一般在厚度12-26mm的鋼板對接焊時采用

④ U形坡口對接接頭

一般在厚度20-60mm的鋼板對接焊時采用

⑤ 雙U形坡口對接接頭

當材料厚度大于40mm時采用

2、搭接接頭

指對兩個相互搭置的工件端部進行角焊而形成的焊接接頭

3、T形接頭

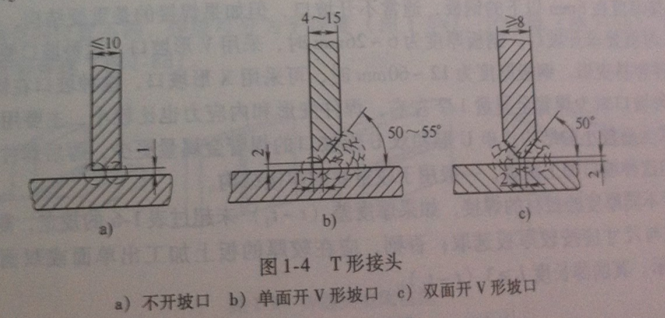

指對兩個相互垂直而形成T形工件進行角焊而形成的焊接接頭。如下圖：

① 不開坡口的T形接頭

在鋼板厚度不超過10mm及結構不重要的部位采用。

② 單面開V形坡口的T形接頭

在垂直鋼板厚度為4-15mm或無法進行雙面焊接時的重要結構中采用。

③ 雙面開V形坡口的T形接頭

在垂直鋼板厚度超過8mm的重要結構中采用

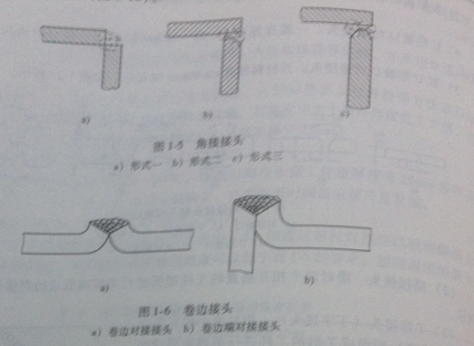

④ 角接接頭

指對相互成一定角度的兩工件端部進行角焊所形成的焊接接頭。

⑤ 卷邊接頭

是對接接頭的一種特殊形式。

當焊接較薄工件時，可將工件卷邊，在其端沿上焊接，這種接頭形式稱為卷邊接頭。卷邊接頭可分為卷邊對接接頭和卷邊端對接接頭 兩種。
